Szczegóły Produktu:
|
Słowa kluczowe: | Wstępnie zaprojektowany magazyn ram portalowych | Cechy: | Magazyn konstrukcji stalowych wieloprzęsłowych |
---|---|---|---|
Surowy materiał stalowy: | Q235B, Q355B | Obróbka powierzchniowa: | Malowanie lub cynkowanie ogniowe |
Poziom śrutowania: | SA 2,5 | Żywotność: | 50 lat |
Ściana i dach: | Panel z wełny szklanej | Kolumny i belki: | Kolumna i belka o przekroju H |
High Light: | konstrukcja magazynów metalowych,metalowe budynki magazynowe,wstępnie zaprojektowany magazyn ram portalowych |
Wstępnie zaprojektowany panel z ramą portalową Multi Span Glass Wool Panel
Opis Projektu:

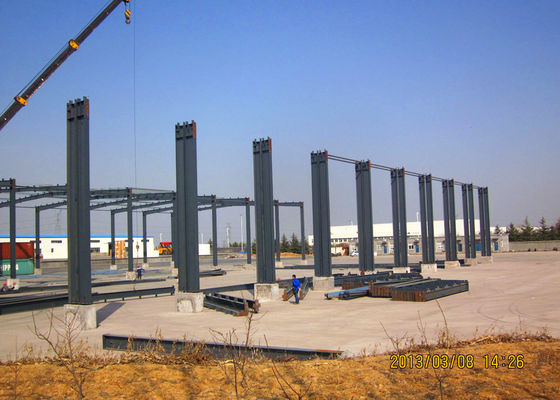

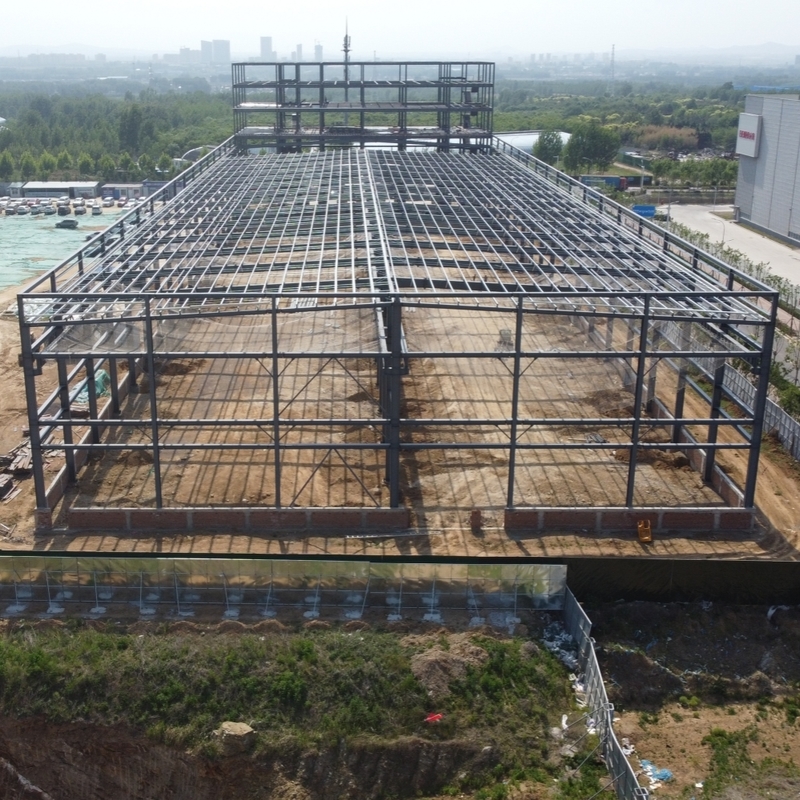

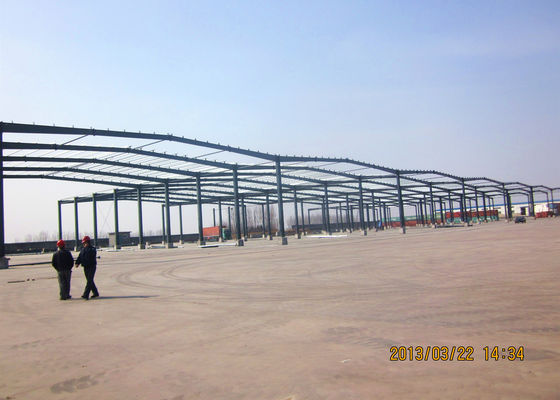

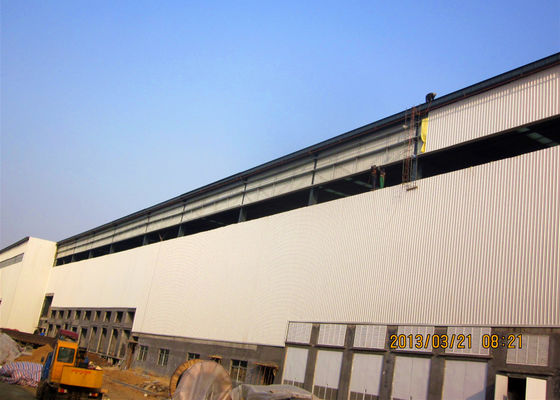

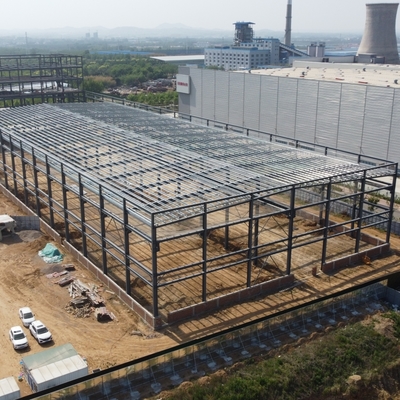

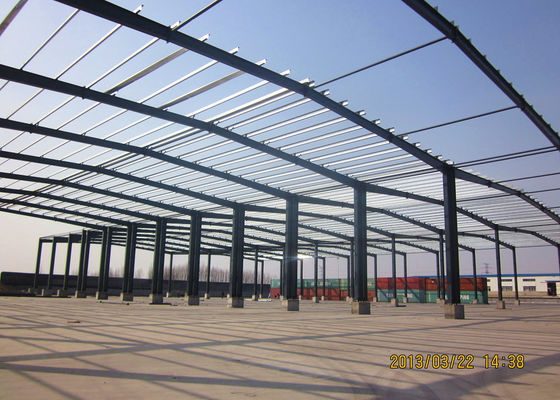

Zbudowaliśmy ten wieloprzęsłowy, wstępnie zaprojektowany magazyn ram portalowych dla firmy spedycyjnej.Jest to lekki magazyn o konstrukcji stalowej z ramą portalową.Powierzchnia budowy to ponad 20 000 metrów kwadratowych.Zakończyliśmy projektowanie, wykonanie konstrukcji stalowej oraz panelu dachowo-ściennego, montaż w trzy miesiące.
Z integracją projektowania, produkcji i instalacji, zapewniając klientowi wielokierunkową i całoprocesową obsługę różnych typów budownictwa mieszkaniowego w tym budynków o konstrukcji stalowej (jednopiętrowe, dwupiętrowe, wielowarstwowe).Nasza firma została nagrodzona przez Departament Budownictwa prowincji Shandong jako „kwalifikacja klasy B dla wykonawcy konstrukcji stalowych”, a następnie przeszła ISO9001 w 2010 roku, zostaliśmy wyznaczeni jako przedsiębiorstwo do produkcji konstrukcji stalowych i mamy wyjątkowe przewagi konkurencyjne na rynku inżynierii konstrukcji stalowych.
Podstawowe informacje o tym projekcie:
Główny system ramy stalowej | |
Główna struktura | Stal o przekroju H Q355, malowanie alkidowe, dwa malowanie podstawowe, dwa malowanie wykończeniowe. |
płatew dachowa | XZ160 * 60 * 20 * 2,5, ocynkowany |
Płatew ścienny | XZ160 * 60 * 20 * 2,5, ocynkowany |
Intensywny rygiel | Klasa 10.9 |
Obróć śrubę klamry | M20+2, stal Q235, obróbka |
Śruba kotwiąca | M24, stal Q235, obróbka |
Zwykła śruba | Ocynkowana śruba M20 |
Zwykła śruba | Ocynkowana śruba M12 |
Nakrętka usztywniająca | Ocynkowana śruba M12 |
System usztywniający | |
Krzyż klamra | 20 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
Miecz | Stal kątowa L50*5 Q235, procesowa i malowana (malowanie alkidowe) |
Stężenie słupa | Okrągły pręt stalowy Φ25 Q235, procesowy i malowany (malowanie alkidowe) |
Spinka do krawata | Φ127 * 3 rura stalowa Q235, procesowa i malowana (malowanie alkidowe) |
Klamra do ciasta | Φ32 * 2,5, 12 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
System ścienny i dachowy | |
Panel dachowy | Blacha falista lub płyta warstwowa (EPS / włókno szklane / wełna mineralna / PU) |
panel ścienny | Blacha falista lub płyta warstwowa (EPS / włókno szklane / wełna mineralna / PU) |
Osłona krawędzi | Płyta kolorowa 0,5mm, kąt Alu. |
Okucia i akcesoria | Gwoździe, klej itp. |
Respirator bez zasilania | Średnica Φ600, stal nierdzewna |
Pasmo oświetlenia nieba | 1,2 mm FRP, podwójna warstwa |
Przesuwne drzwi | drzwi z płyty warstwowej |
System odwodnienia dachu | |
Rynna | Blacha stalowa w kolorze 0,5 mm |
Rury z deszczownicą | Φ110 rura PVC |
Projekt:
Dla takiego projektu opracujemy wstępny rysunek rozmieszczenia, model 3D Tekla oraz rysunek instalacyjny, aby przyczynić się do ukończenia projektu.
Produkcja konstrukcji stalowych w naszej fabryce:
Pakowanie i ładowanie:
Wszystkie elementy konstrukcji, panele, śruby i rodzaje akcesoriów zostaną zapakowane w standardowy pakiet odpowiedni do transportu oceanicznego i załadowane do 40'HQ.
Poniższe pytania, które musimy znać przed ustaleniem ceny, jeśli potrzebujesz zaprojektować:
Po prostu wypełnij formularz na podstawie tego, co wiesz.
1 | Lokalizacja (gdzie zostanie wybudowany?) | _____powierzchnia kraju |
2 | Rozmiar: długość * szerokość * wysokość | _____mm*_____mm*_____mm |
3 | obciążenie wiatrem (maks. prędkość wiatru) | _____kn/m2, _____km/h, _____m/s |
4 | obciążenie śniegiem (maks. wysokość śniegu) | _____zł/m2, _____mm |
5 | przeciw trzęsieniu ziemi | _____poziom |
6 | cegła potrzebna czy nie | Jeśli tak, 1,2 m wysokości lub 1,5 m wysokości |
7 | izolacja cieplna | Jeśli tak, zasugerowane zostaną płyty warstwowe EPS, wełna z włókna szklanego, wełna mineralna, PU;.jeśli nie, blachy stalowe będą w porządku.Koszt tego ostatniego będzie dużo niższa niż poprzednia |
8 | ilość i rozmiar drzwi | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
9 | ilość i rozmiar okna | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
10 | dźwig potrzebny czy nie | Jeśli tak, _____jednostek, max.podnoszenie ciężaru____ton;max.wysokość podnoszenia _____m |
Osoba kontaktowa: steven
Tel: 0086-18661691560
