Szczegóły Produktu:
|
Aplikacja: | Budynki magazynowe ze stali konstrukcyjnej kratownicowej | Rodzaj: | Magazyn stalowy dachu kratownicowego |
---|---|---|---|
Usługa: | Produkcja kratownicy stalowej | Surowy materiał stalowy: | Q235B, Q355B |
Obróbka powierzchniowa: | Malowanie lub cynkowanie ogniowe | Żywotność: | 50 lat |
Ściana i dach: | Wełna szklana | Zakres pracy: | Projekt, produkcja, instalacja |
High Light: | budynek konstrukcji stalowej,metalowe budynki magazynowe,magazyn ze stali konstrukcyjnej dachu kratownicowego |
Dach kratownicowy Budynki magazynowe ze stali konstrukcyjnej Produkcja kratownicy stalowej

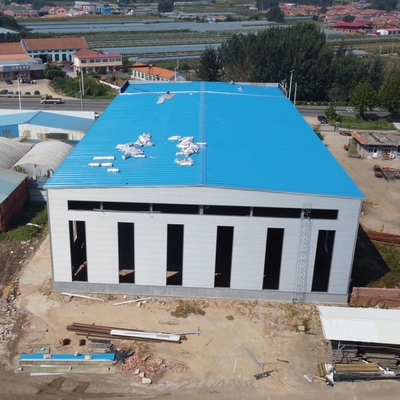

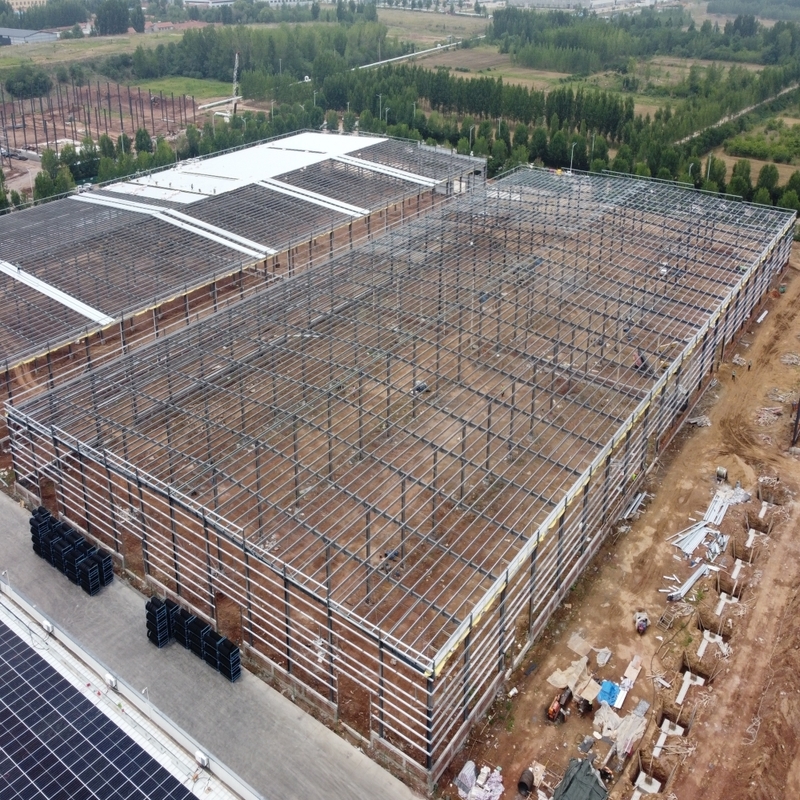

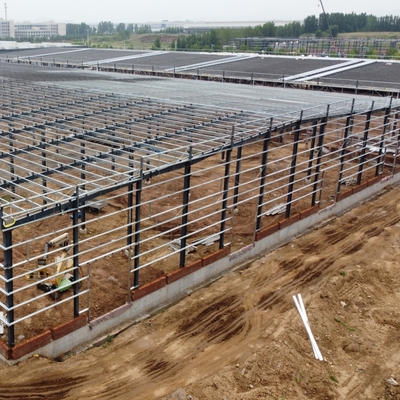

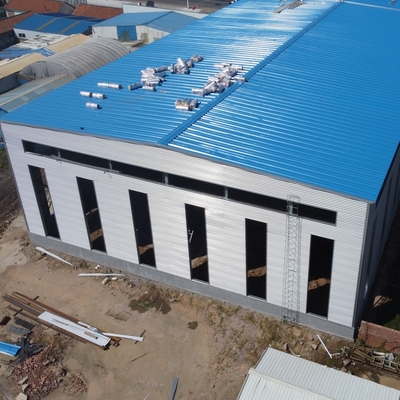

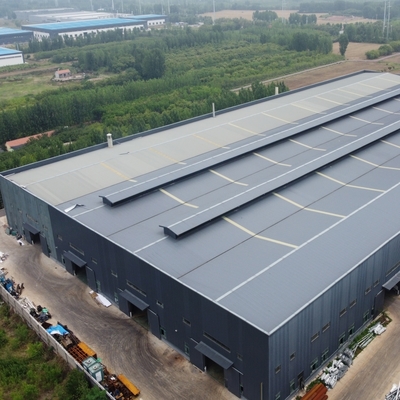

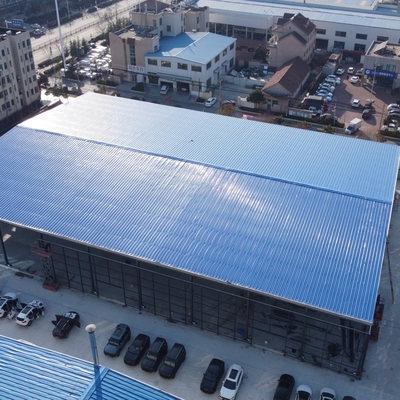

Jest to hala magazynowa o konstrukcji stalowej z kratownicą dachową.W porównaniu z belką stalową o przekroju H jako konstrukcją dachu, dach kratownicowy można zastosować do budynku o większej rozpiętości i zaoszczędzić ilość stali, lepszą stabilność konstrukcji.
Konstrukcja kratownicy jest stosunkowo powszechną formą konstrukcyjną konstrukcji stalowej.Ponieważ charakteryzuje się dużą rozpiętością i dużym kształtem, jest często stosowany w wielkogabarytowych budynkach o konstrukcji stalowej, stadionach, dworcach, lotniskach i innych dużych budynkach użyteczności publicznej.W ostatnich latach szybki rozwój kolei dużych prędkości i międzymiastowych.Ten typ konstrukcji jest często stosowany w budownictwie dworcowym tranzytu kolejowego.
Nazwa |
Dach kratownicowy Budynki magazynowe ze stali konstrukcyjnej Produkcja kratownicy stalowej |
Typ struktury | Dach kratownicowy, wieloprzęsłowy |
Długość | 120m |
Szerokość | 100m |
Wysokość okapu | 11m |
Nachylenie dachu | 10% |
Rozstaw słupów ściany szczytowej | 7,5 m |
Dach |
Płyta warstwowa z wełny mineralnej o grubości 75 mm |
Ściana | Płyta warstwowa z wełny mineralnej o grubości 75 mm |
Drzwi | Przesuwne drzwi |
Okno | Świetlik wstążkowy |
Różnica wysokości między wewnątrz a na zewnątrz | 300mm |
Główny system ramy stalowej | |
Główna struktura | Stal o przekroju H Q355, malowanie alkidowe, dwa malowanie podstawowe, dwa malowanie wykończeniowe. |
płatew dachowa | XZ160 * 60 * 20 * 2,5, ocynkowany |
Płatew ścienny | XZ160 * 60 * 20 * 2,5, ocynkowany |
Intensywny rygiel | Klasa 10.9 |
Obróć śrubę klamry | M20+2, stal Q235, obróbka |
Śruba kotwiąca | M24, stal Q235, obróbka |
Zwykła śruba | Ocynkowana śruba M20 |
Zwykła śruba | Ocynkowana śruba M12 |
Nakrętka usztywniająca | Ocynkowana śruba M12 |
System usztywniający | |
Krzyż klamra | 20 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
Miecz | Stal kątowa L50*5 Q235, procesowa i malowana (malowanie alkidowe) |
Stężenie słupa | Okrągły pręt stalowy Φ25 Q235, procesowy i malowany (malowanie alkidowe) |
Spinka do krawata | Φ127 * 3 rura stalowa Q235, procesowa i malowana (malowanie alkidowe) |
Klamra do ciasta | Φ32 * 2,5, 12 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
System ścienny i dachowy | |
Panel dachowy | Płyta warstwowa z wełny mineralnej o grubości 75 mm |
panel ścienny | Płyta warstwowa z wełny mineralnej o grubości 75 mm |
Osłona krawędzi | Płyta kolorowa 0,5mm, kąt Alu. |
Okucia i akcesoria | Gwoździe, klej itp. |
Respirator bez zasilania | Średnica Φ600, stal nierdzewna |
Pasmo oświetlenia nieba | 1,2 mm FRP, podwójna warstwa |
Przesuwne drzwi | drzwi z płyty warstwowej |
System odwodnienia dachu | |
Rynna | Blacha stalowa w kolorze 0,5 mm |
Rury z deszczownicą | Φ110 rura PVC |
Wszystkie elementy konstrukcji, panele, śruby i rodzaje akcesoriów zostaną zapakowane w standardowy pakiet odpowiedni do transportu oceanicznego i załadowane do 40'HQ.
Wszystkie produkty są ładowane na miejscu załadunku naszej fabryki za pomocą dźwigu i wózka widłowego przez naszych wykwalifikowanych pracowników, którzy zapobiegną uszkodzeniu towaru.
Przed ustaleniem ceny musimy zadać sobie następujące pytanie.Po prostu wypełnij to, co wiesz.
1 | Lokalizacja (gdzie zostanie wybudowany?) | _____powierzchnia kraju |
2 | Rozmiar: długość * szerokość * wysokość | _____mm*_____mm*_____mm |
3 | obciążenie wiatrem (maks. prędkość wiatru) | _____kn/m2, _____km/h, _____m/s |
4 | obciążenie śniegiem (maks. wysokość śniegu) | _____zł/m2, _____mm |
5 | przeciw trzęsieniu ziemi | _____poziom |
6 | cegła potrzebna czy nie | Jeśli tak, 1,2 m wysokości lub 1,5 m wysokości |
7 | izolacja cieplna | Jeśli tak, zasugerowane zostaną płyty warstwowe EPS, wełna z włókna szklanego, wełna mineralna, PU;.jeśli nie, blachy stalowe będą w porządku.Koszt tego ostatniego będzie dużo niższa niż poprzednia |
8 | ilość i rozmiar drzwi | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
9 | ilość i rozmiar okna | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
10 | dźwig potrzebny czy nie | Jeśli tak, _____jednostek, max.podnoszenie ciężaru____ton;max.wysokość podnoszenia _____m |
