Szczegóły Produktu:
|
| Surowy materiał stalowy: | Q235B, Q355B | Obróbka powierzchniowa: | Malowanie lub cynkowanie ogniowe |
|---|---|---|---|
| Poziom śrutowania: | SA 2,5 | Żywotność: | 50 lat |
| Ściana i dach: | Wełna szklana | Rodzaj: | Magazyn stali ciężkiej |
| Zakres pracy: | Projekt, produkcja, instalacja | Aplikacja: | Magazyn konstrukcji stalowej dachu kratownicowego, warsztat |
| High Light: | budynek konstrukcji stalowej,metalowe budynki magazynowe,magazyn konstrukcji stalowej dachu kratownicowego |
||

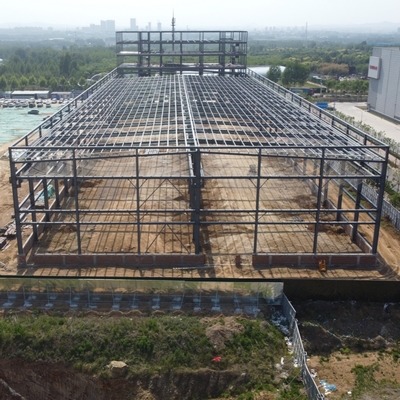

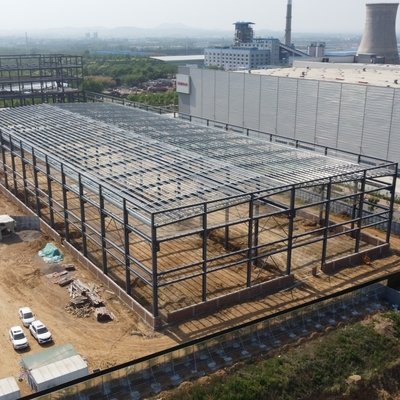

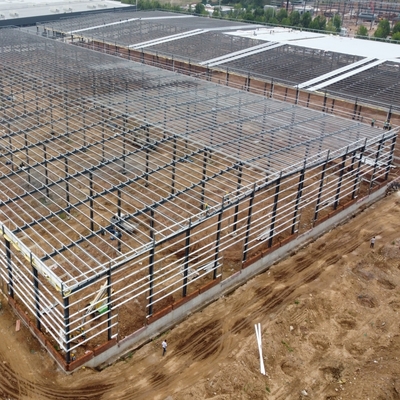

Dach kratownicowy Konstrukcja stalowa Konstrukcja magazynowa Produkcja kratownicy metalowej
Stalowy dach kratownicowy to jeden rodzaj konstrukcji składającej się z prętów połączonych zawiasami na każdym końcu.Kratownice to generalnie konstrukcje płaskie lub przestrzenne składające się z prostych prętów z trójkątnymi elementami.Elementy wiązarów poddawane są głównie rozciąganiu lub naciskowi osiowemu, aby w pełni wykorzystać wytrzymałość materiałów.Gdy rozpiętość jest duża, można zaoszczędzić materiały, zmniejszyć ciężar własny i zwiększyć sztywność w porównaniu z rzeczywistą belką środkową.
Projektujemy rysunek, wykonujemy wszystkie stalowe kolumny, belki, płatwie, itp., montujemy konstrukcję stalową i panel, okna i drzwi dla naszego klienta.
| Nazwa | Stalowa konstrukcja nośna Magazyn dachu kratownicy |
| Typ struktury | Pojedyncza kalenica na każde przęsło, 7 ciągłych przęseł z budynkiem biurowo-magazynowym |
| Długość | 80m |
| Szerokość | 50m |
| Wysokość okapu | 10m |
| Nachylenie dachu | 10% |
| Rozstaw słupów ściany szczytowej | 7,5 m |
| Dach |
Płyta warstwowa z wełny szklanej o grubości 75 mm |
| Ściana | Płyta warstwowa z wełny szklanej o grubości 75 mm |
| Drzwi | Przesuwne drzwi |
| Okno | PCV/aluminium.okno ze stopu |
| Różnica wysokości między wewnątrz a na zewnątrz | 300mm |
| Główny system ramy stalowej | |
| Główna struktura | Stal o przekroju H Q355, malowanie alkidowe, dwa malowanie podstawowe, dwa malowanie wykończeniowe. |
| płatew dachowa | XZ160 * 60 * 20 * 2,5, ocynkowany |
| Płatew ścienny | XZ160 * 60 * 20 * 2,5, ocynkowany |
| Intensywny rygiel | Klasa 10.9 |
| Obróć śrubę klamry | M20+2, stal Q235, obróbka |
| Śruba kotwiąca | M24, stal Q235, obróbka |
| Zwykła śruba | Ocynkowana śruba M20 |
| Zwykła śruba | Ocynkowana śruba M12 |
| Nakrętka usztywniająca | Ocynkowana śruba M12 |
| System usztywniający | |
| Krzyż klamra | 20 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
| Miecz | Stal kątowa L50*5 Q235, procesowa i malowana (malowanie alkidowe) |
| Stężenie słupa | Okrągły pręt stalowy Φ25 Q235, procesowy i malowany (malowanie alkidowe) |
| Spinka do krawata | Φ127 * 3 rura stalowa Q235, procesowa i malowana (malowanie alkidowe) |
| Klamra do ciasta | Φ32 * 2,5, 12 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
| System ścienny i dachowy | |
| Panel dachowy | Płyta warstwowa z wełny szklanej |
| panel ścienny | Płyta warstwowa z wełny szklanej |
| Osłona krawędzi | Płyta kolorowa 0,5mm, kąt Alu. |
| Okucia i akcesoria | Gwoździe, klej itp. |
| Respirator bez zasilania | Średnica Φ600, stal nierdzewna |
| Pasmo oświetlenia nieba | 1,2 mm FRP, podwójna warstwa |
| Przesuwne drzwi | drzwi z płyty warstwowej |
| System odwodnienia dachu | |
| Rynna | Blacha stalowa w kolorze 0,5 mm |
| Rury z deszczownicą | Φ110 rura PVC |
Nasi inżynierowie zaprojektują rysunek układu, rysunek warsztatowy, model 3D Tekla, rysunek instalacyjny zgodnie z projektem.
Wszystkie elementy konstrukcji, panele, śruby i rodzaje akcesoriów zostaną zapakowane w standardowy pakiet odpowiedni do transportu oceanicznego i załadowane do 40'HQ.
Wszystkie produkty są ładowane na miejscu załadunku naszej fabryki za pomocą dźwigu i wózka widłowego przez naszych wykwalifikowanych pracowników, którzy zapobiegną uszkodzeniu towaru.

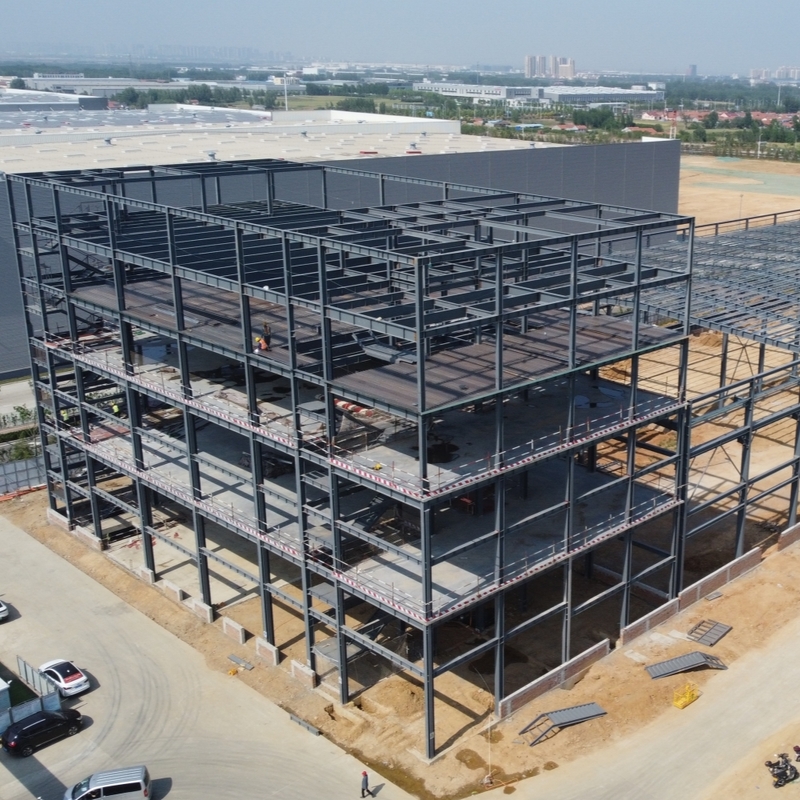

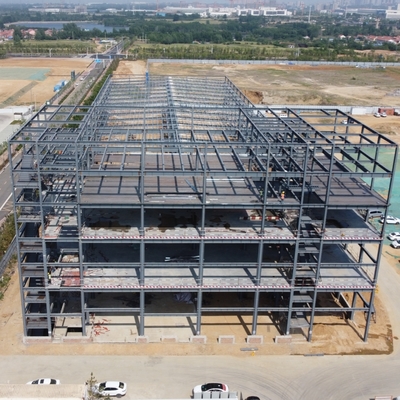

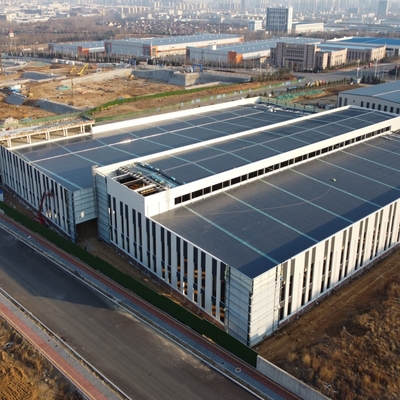

Możemy produkować lekkie i ciężkie budynki o konstrukcji stalowej, takie jak magazyny, warsztaty, magazyny, materiały budowlane, wysoki budynek biurowy ze stali, fabryka, fabryka, hala wystawowa, blachodachówka.
Przed ustaleniem ceny musimy zadać sobie następujące pytanie.Po prostu wypełnij to, co wiesz.
| 1 | Lokalizacja (gdzie zostanie wybudowany?) | _____powierzchnia kraju |
| 2 | Rozmiar: długość * szerokość * wysokość | _____mm*_____mm*_____mm |
| 3 | obciążenie wiatrem (maks. prędkość wiatru) | _____kn/m2, _____km/h, _____m/s |
| 4 | obciążenie śniegiem (maks. wysokość śniegu) | _____zł/m2, _____mm |
| 5 | przeciw trzęsieniu ziemi | _____poziom |
| 6 | cegła potrzebna czy nie | Jeśli tak, 1,2 m wysokości lub 1,5 m wysokości |
| 7 | izolacja cieplna | Jeśli tak, zasugerowane zostaną płyty warstwowe EPS, wełna z włókna szklanego, wełna mineralna, PU;.jeśli nie, blachy stalowe będą w porządku.Koszt tego ostatniego będzie dużo niższa niż poprzednia |
| 8 | ilość i rozmiar drzwi | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
| 9 | ilość i rozmiar okna | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
| 10 | dźwig potrzebny czy nie | Jeśli tak, _____jednostek, max.podnoszenie ciężaru____ton;max.wysokość podnoszenia _____m |
