Szczegóły Produktu:
|
Wniosek: | Budynek przed warsztatem | Stosowanie: | Warsztat konstrukcji stalowych , Budynki fabryczne |
---|---|---|---|
Rodzaj: | Warsztat konstrukcji stalowych | Surowy materiał stalowy: | Q235B, Q355B |
Obróbka powierzchniowa: | Malowanie lub cynkowanie ogniowe | Żywotność: | 50 lat |
Ściana i dach: | Wełna szklana | Zakres pracy: | Projekt, produkcja, instalacja |
High Light: | Warsztat spożywczy konstrukcji stalowych,warsztat spożywczy konstrukcji stalowej Q355B |

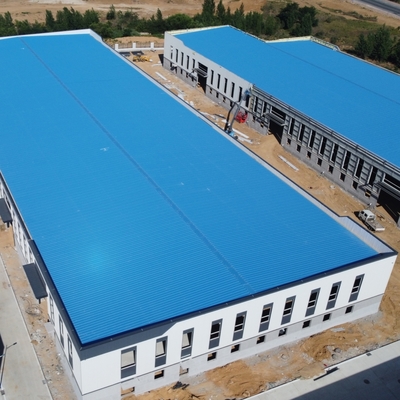

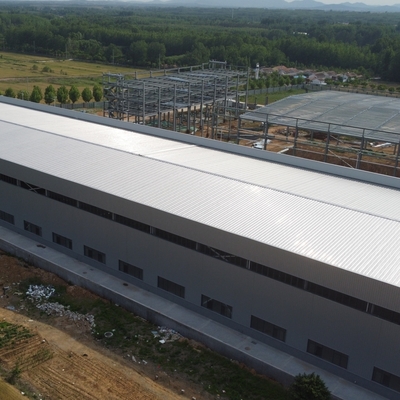

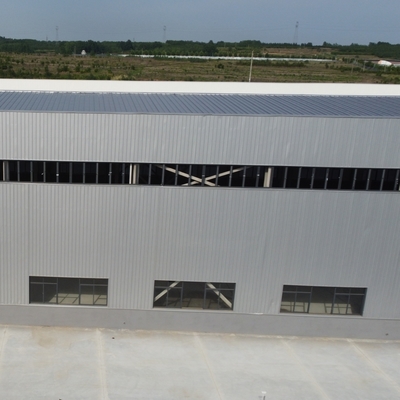

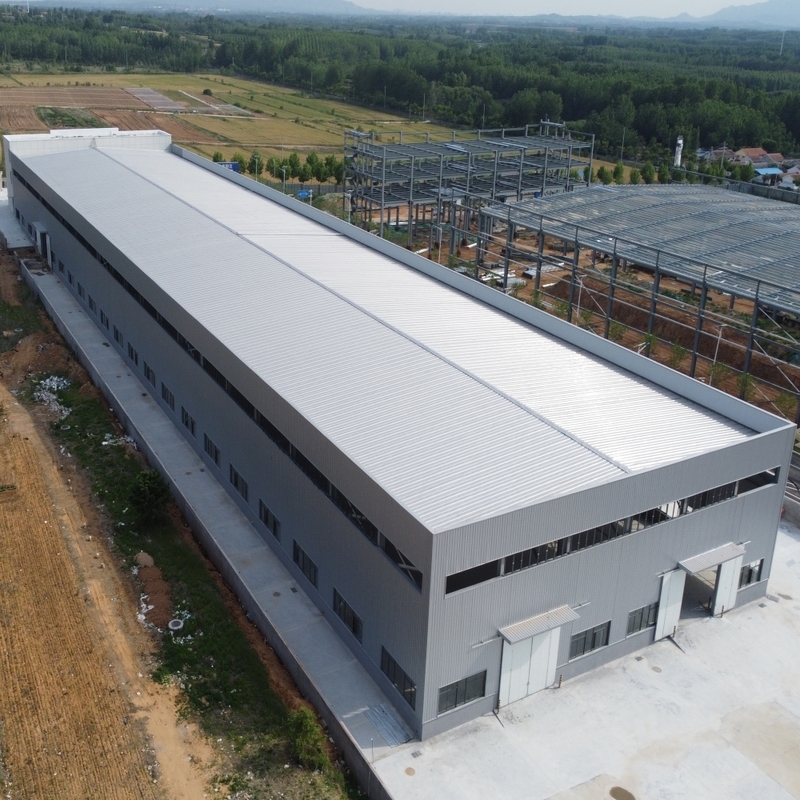

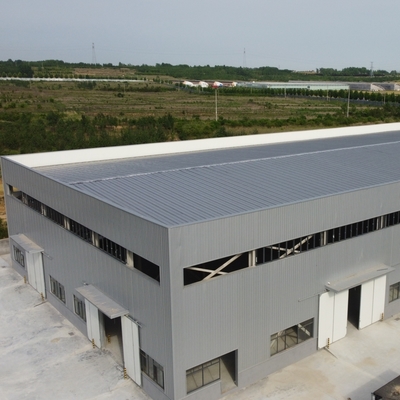

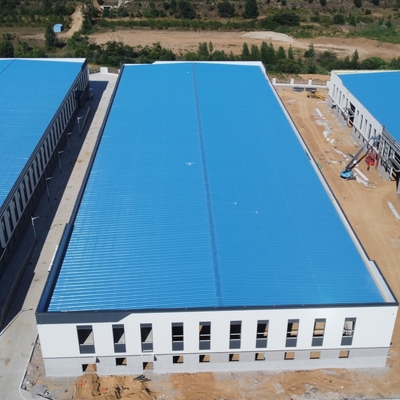

Warsztat mrożonej żywności / budynek z prefabrykowanej konstrukcji stalowej
Budynki o konstrukcji stalowej mają niewielką wagę, wysoką wytrzymałość, dużą rozpiętość, prostą konstrukcję, krótki okres budowy: wszystkie elementy są prefabrykowane w fabryce, plac jest po prostu zmontowany, co znacznie skraca czas budowy, tylko 6000 metrów kwadratowych budynków 40 dni na ukończenie podstawowej instalacji.Piękna i praktyczna: linia budynku konstrukcji stalowej jest prosta i gładka, ma nowoczesny charakter. Kolorowe panele ścienne są dostępne w różnych kolorach, a na ścianie można zastosować inne materiały, więc jest bardziej elastyczny. Rozsądny koszt: budynek o konstrukcji stalowej jest lekki, co zmniejsza koszt podstawowy, a szybkość budowy jest szybka, co można jak najszybciej ukończyć i wprowadzić do produkcji.Kompleksowa korzyść ekonomiczna jest znacznie lepsza niż budowa konstrukcji betonowej.
Imię | Wstępnie zaprojektowany budynek warsztatu metalowego z suwnicą / warsztatem metalowym z prefabrykatów |
Typ struktury | rama portalowa jednokalenicowa, trzy przęsła |
Długość | 110m |
Szerokość | 60m |
Wysokość okapu | 12m |
Nachylenie dachu | 10% |
Rozstaw słupów ściany szczytowej | 7,5 m |
Dach |
Płyta warstwowa z wełny mineralnej o grubości 75 mm |
Ściana | Płyta warstwowa z wełny mineralnej o grubości 75 mm |
Drzwi | Drzwi przesuwne |
Okno | Świetlik wstążkowy |
Różnica wysokości między wewnątrz a na zewnątrz | 300mm |
Główny system ramy stalowej | |
Główna struktura | Stal o przekroju H Q355, malowanie alkidowe, dwa malowanie podstawowe, dwa malowanie wykończeniowe. |
płatew dachowa | XZ160 * 60 * 20 * 2,5, ocynkowany |
Płatew ścienny | XZ160 * 60 * 20 * 2,5, ocynkowany |
Intensywny rygiel | Klasa 10.9 |
Obróć śrubę klamry | M20+2, stal Q235, obróbka |
Śruba kotwiąca | M24, stal Q235, obróbka |
Zwykła śruba | Ocynkowana śruba M20 |
Zwykła śruba | Ocynkowana śruba M12 |
Nakrętka usztywniająca | Ocynkowana śruba M12 |
System usztywniający | |
Krzyż usztywniający | 20 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
Miecz | Stal kątowa L50*5 Q235, procesowa i malowana (malowanie alkidowe) |
Stężenie słupa | Okrągły pręt stalowy Φ25 Q235, procesowy i malowany (malowanie alkidowe) |
Spinka do krawata | Φ127 * 3 rura stalowa Q235, procesowa i malowana (malowanie alkidowe) |
Nawias do ciasta | Φ32 * 2,5, 12 okrągły pręt stalowy Q235, procesowy i malowany (malowanie alkidowe) |
System ścienny i dachowy | |
Panel dachowy | Blacha falista lub płyta warstwowa (EPS / włókno szklane / wełna mineralna / PU) |
panel ścienny | Blacha falista lub płyta warstwowa (EPS / włókno szklane / wełna mineralna / PU) |
Osłona krawędzi | Płyta kolorowa 0,5mm, kąt Alu. |
Okucia i akcesoria | Gwoździe, klej itp. |
Respirator bez zasilania | Średnica Φ600, stal nierdzewna |
Pasmo oświetlenia nieba | 1,2 mm FRP, podwójna warstwa |
Drzwi przesuwne | drzwi z płyty warstwowej |
System odwadniania dachu | |
Rynna | Blacha stalowa w kolorze 0,5 mm |
Rury deszczowe | Φ110 rura PVC |
Metoda 1: Zapewniamy rysunek sklepu przed instalacją.
Metoda 2: Jeśli nadal nie wiesz, jak zainstalować, nauczymy Cię instalacji w naszej fabryce.w razie potrzeby zmontujemy dla Ciebie przykładowy budynek konstrukcji stalowej.
Wszystkie elementy konstrukcji, panele, śruby i rodzaje akcesoriów zostaną zapakowane w standardowy pakiet odpowiedni do transportu oceanicznego i załadowane do 40'HQ.
Wszystkie produkty są ładowane na miejscu załadunku naszej fabryki za pomocą dźwigu i wózka widłowego przez naszych wykwalifikowanych pracowników, którzy zapobiegną uszkodzeniu towaru.
Przed ustaleniem ceny musimy zadać sobie następujące pytanie.Po prostu wypełnij to, co wiesz.
1 | Lokalizacja (gdzie powstanie?) | _____powierzchnia kraju |
2 | Rozmiar: długość * szerokość * wysokość | _____mm*_____mm*_____mm |
3 | obciążenie wiatrem (maks. prędkość wiatru) | _____kn/m2, _____km/h, _____m/s |
4 | obciążenie śniegiem (maks. wysokość śniegu) | _____zł/m2, _____mm |
5 | przeciw trzęsieniu ziemi | _____poziom |
6 | cegła potrzebna czy nie | Jeśli tak, 1,2 m wysokości lub 1,5 m wysokości |
7 | izolacja cieplna | Jeśli tak, zasugerowane zostaną płyty warstwowe EPS, wełna z włókna szklanego, wełna mineralna, PU;.jeśli nie, blachy stalowe będą w porządku.Koszt tego ostatniego będzie dużo niższa niż poprzednia |
8 | ilość i rozmiar drzwi | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
9 | ilość i rozmiar okna | _____jednostek, _____(szerokość)mm*_____(wysokość)mm |
10 | dźwig potrzebny czy nie | Jeśli tak, _____jednostek, max.podnoszenie ciężaru____ton;max.wysokość podnoszenia _____m |
