Szczegóły Produktu:
|
| Tworzywo: | Spawana / walcowana na gorąco stal Q235 / Q355, płyta warstwowa, blacha stalowa ocynkowana | Aplikacja: | Warsztaty stalowe, stalowy dom, magazyn konstrukcji stalowej, magazyn, magazyn |
|---|---|---|---|
| Stopień: | Q235B, Q355B i odpowiedniki | Płatew: | Q235B, Q355B Stal ocynkowana w kształcie C/Z |
| Okładzina: | Blacha stalowa powlekana, płyta warstwowa | Instalacja: | Rysunek instalacyjny, wskazówki inżyniera na miejscu lub zespół pracowników |
| Kolor materiału: | Możliwość dostosowania do malowania, okładzin | Standard: | AISC, ASTM, CE, AS/NZS, GB |
| Drzwi: | Drzwi przesuwne, drzwi rolowane, drzwi segmentowe, drzwi z płyty warstwowej | Obróbka powierzchniowa: | System malowania alkidowego, systemu malowania epoksydowego lub cynkowany ogniowo. |
| Projekt rysunku: | AutoCAD/PKPM/3D3S/Tekla | Wymiary: | Wymagania klientów |
| Okno: | Okno ze stopu aluminium, szklana kurtyna | ||
| Podkreślić: | Prefabrykowana stalowa hala hangarowa,Izolowana panelami warstwowymi hala hangarowa,Chłodnia o konstrukcji stalowej |
||
Ta wstępnie zaprojektowana hala stalowa z izolacją z paneli warstwowych do chłodni. Została zaprojektowana, wyprodukowana i wzniesiona przez naszą firmę w 2026 roku. Projekt znajduje się w Polsce i wymaga wysokiej jakości ochrony powierzchni konstrukcji, ponieważ jest wykorzystywany w przemyśle spożywczym. Z powodzeniem pomogliśmy naszemu klientowi zrealizować ten budynek od koncepcji do realizacji.

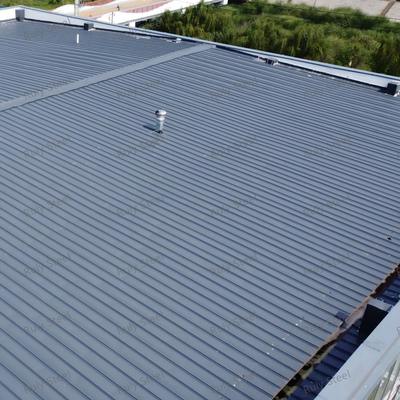

Do izolacji zastosowaliśmy panele warstwowe PU o grubości 150 mm w celu kontroli temperatury w regionach o niskich temperaturach. Różne blachy są używane do spełnienia wymagań każdego sektora.

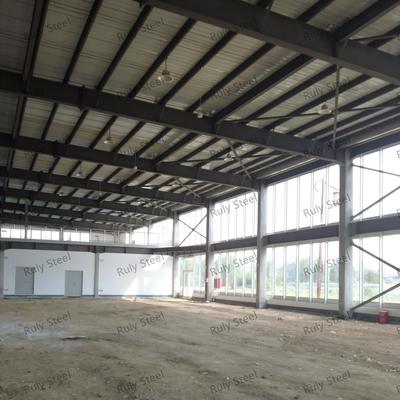

Duże rozpiętości stalowych ram
Główna konstrukcja wykorzystuje system stalowych ram portalowych, aby stworzyć przestronne wnętrze z mniejszą liczbą słupów pośrednich. Zapewnia to wygodną przestrzeń operacyjną dla samolotów, pojazdów, maszyn i dużych komponentów, jednocześnie umożliwiając elastyczne rozmieszczenie wyposażenia warsztatowego.
Rama może być zaprojektowana zgodnie z wymaganą szerokością budynku, długością, wysokością okapu, rozstawem osi i konfiguracją suwnicy. Projekt konstrukcyjny uwzględnia dodatkowe obciążenia i efekty dynamiczne generowane przez suwnicę.

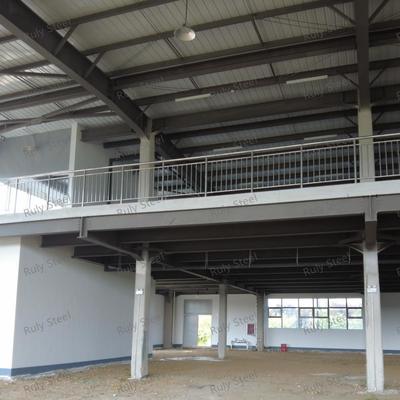

Zintegrowane biuro na antresoli
Piętro antresoli można włączyć do warsztatu, aby zapewnić dodatkowe przestrzenie biurowe i pomocnicze bez konieczności budowania oddzielnego budynku.
W zależności od układu, antresola może pomieścić:
| Obszar | Możliwe zastosowanie |
|---|---|
| Biuro | Codzienna administracja i zarządzanie |
| Sala konferencyjna | Spotkania i dyskusje wewnętrzne |
| Recepcja | Recepcja klientów i gości |
| Salon wystawowy | Prezentacja produktów i prezentacje |
| Obszar zwiedzania fabryki | Obserwacja gości i demonstracje projektów |
| Magazyn | Przechowywanie dokumentów lub materiałów o lekkim przeznaczeniu |
System konstrukcji stalowych pozwala na koordynację obszarów warsztatu, antresoli i biura zgodnie z procesem produkcyjnym. Układ wyposażenia, przepływ materiałów, dostęp pojazdów, obieg personelu i wymagania biurowe mogą być uwzględnione na etapie projektowania.
W przypadku warsztatów z dużym sprzętem lub suwnicami, odpowiednie obciążenia konstrukcyjne mogą być również uwzględnione w projekcie stalowej ramy.

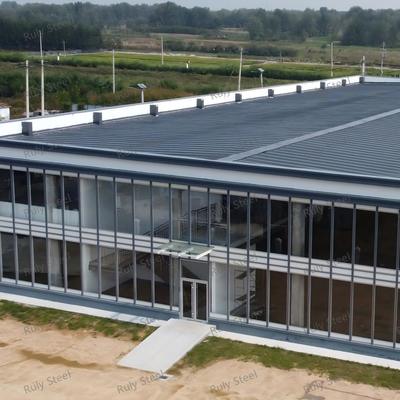

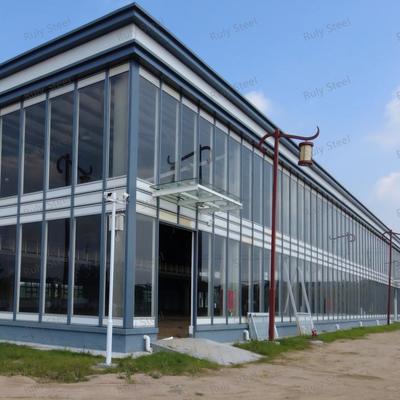

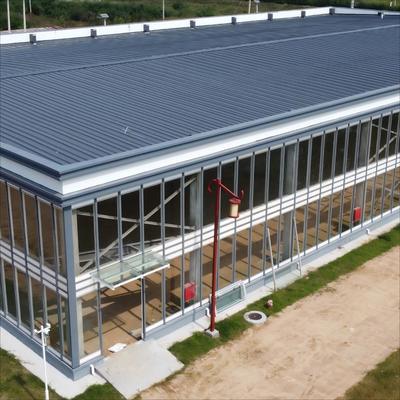

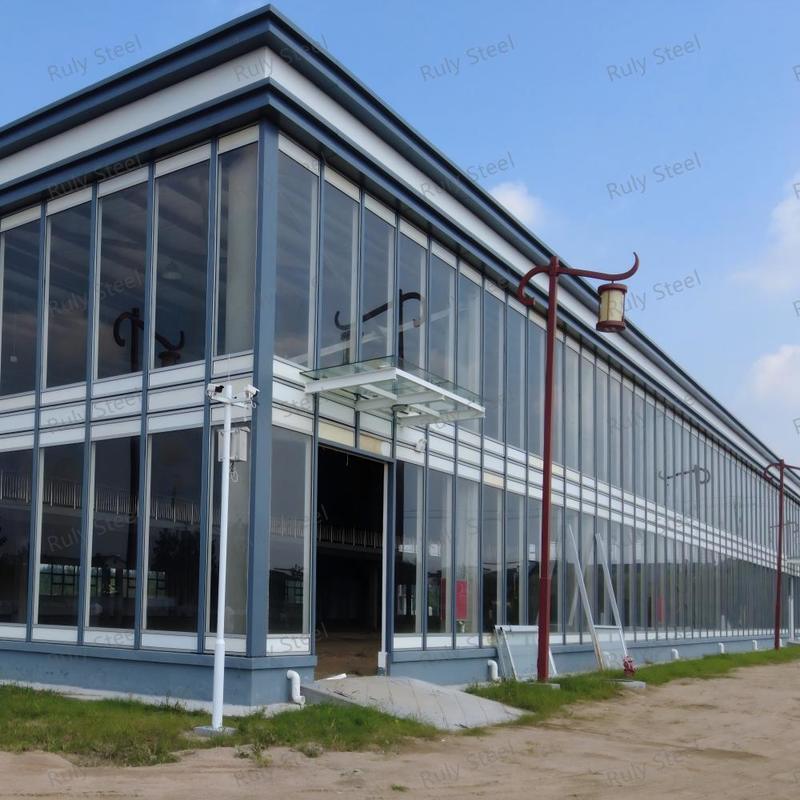

| Nazwa | Prefabrykowany warsztat stalowy z fasadą szklaną i biurem na antresoli |
| Typ konstrukcji | konstrukcja ramowa portalowa, konstrukcja kratownicowa, konstrukcja ramowa płaska |
| Długość | 20m~200m |
| Szerokość | 20m~50m |
| Wysokość okapu | 4m~30m |
| Nachylenie dachu | Zazwyczaj 5~15% w zależności od lokalizacji |
| Belka i słup stalowy | Stal profilowana H, stal kratownicowa, rura stalowa, stal kratownicowa, stal profilowana |
| Pokrycie dachu i ścian | Blacha stalowa ocynkowana, panel warstwowy (patrz poniżej różne rdzenie paneli) |
| Drzwi | Drzwi przesuwne, drzwi składane, drzwi rolowane itp. |
| Okno | Okno z ramą ze stopu aluminium, żaluzje itp. |
| Antykorozyjne zabezpieczenie konstrukcji stalowej | Malowanie alkidowe, malowanie epoksydowe lub cynkowanie ogniowe |
Materiały stalowe i produkcja
Stal konstrukcyjna Q235B i Q355B może być stosowana zgodnie z wymaganiami konstrukcyjnymi. Główne słupy, krokwie, belki suwnicowe, elementy stalowe wtórne i elementy łączące są produkowane zgodnie z zatwierdzonymi rysunkami warsztatowymi.
W przypadku projektów ze specyficznymi wymaganiami materiałowymi lub spawalniczymi, procedury produkcji i kontroli mogą być koordynowane zgodnie z obowiązującymi specyfikacjami projektu.
| Usługa | Opis |
|---|---|
| Produkcja konstrukcji stalowych | Cięcie, spawanie, malowanie, cynkowanie ogniowe i wstępny montaż elementów konstrukcji stalowych. |
| Projektowanie i inżynieria | Projektowanie, inżynieria, produkcja i wsparcie instalacyjne dla prefabrykowanych budynków stalowych. |
| Usługi rysunków warsztatowych | Szczegółowe rysunki produkcyjne i rysunki warsztatowe oparte na dostarczonych przez klienta planach architektonicznych i konstrukcyjnych. |
| Doradztwo inżynieryjne | Optymalizacja konstrukcji, konsultacje techniczne i wsparcie projektowe od projektu do budowy. |
| Element | Blacha stalowa | Panel EPS | Panel z wełny skalnej | Panel PU/PIR | Włókno szklane + folia PCV/aluminiowa |
|---|---|---|---|---|---|
| Koszt początkowy | Najniższy | Niski-średni | Średni | Wysoki | Niski |
| Wydajność cieplna | Słaba | Dobra | Dobra | Doskonała | Dobra |
| Odporność ogniowa | Słaba | Umiarkowana | Doskonała | Dobra | Umiarkowana |
| Absorpcja dźwięku | Słaba | Umiarkowana | Dobra | Dobra | Umiarkowana |
| Zalecane zastosowanie | Magazyny, szopy, osłony sprzętu w łagodnym klimacie | Budynki przemysłowe wymagające ekonomicznej izolacji | Fabryki, magazyny, warsztaty o wysokich wymaganiach ochrony przeciwpożarowej | Chłodnie, zakłady przetwórstwa spożywczego, energooszczędne budynki przemysłowe | Budynki stalowe o dużych rozpiętościach wymagające ekonomicznej izolacji termicznej |
| Przedmiot kontroli | Cel | Szczegóły |
|---|---|---|
| Materiał | Weryfikacja jakości surowców |
|
| Spawanie | Zapewnienie integralności spoin |
|
| Powłoka | Sprawdzenie grubości farby |
|
Magnetyczne badanie cząsteczkowe
Wszystkie elementy stalowe są pakowane w wiązki i zabezpieczone na paletach stalowych do bezpiecznego transportu i przenoszenia.
Palety są ładowane do kontenerów za pomocą suwnic i wózków widłowych, zapewniając efektywne i bez uszkodzeń ładowanie.
