Szczegóły Produktu:
|
| Obróbka powierzchni: | System malowania alkidowego, systemu malowania epoksydowego lub cynkowany ogniowo. | Płatew: | Q235B, Q355B Stal ocynkowana w kształcie C/Z |
|---|---|---|---|
| Drzwi: | Drzwi przesuwne, drzwi rolowane, drzwi segmentowe, drzwi z płyty warstwowej | Stopień: | Q235B, Q355B i odpowiedniki |
| Okładzina: | Blacha stalowa powlekana, płyta warstwowa | Aplikacja: | Warsztaty stalowe, stalowy dom, magazyn konstrukcji stalowej, magazyn, magazyn |
| Tworzywo: | Spawana / walcowana na gorąco stal Q235 / Q355, płyta warstwowa, blacha stalowa ocynkowana | Kolor materiału: | Możliwość dostosowania do malowania, okładzin |
| Instalacja: | Rysunek instalacyjny, wskazówki inżyniera na miejscu lub zespół pracowników | Standard: | AISC, ASTM, CE, AS/NZS, GB |
| Projekt rysunku: | AutoCAD/PKPM/3D3S/Tekla | Wymiary: | Wymagania klientów |
| Okno: | Okno ze stopu aluminium, szklana kurtyna | ||
| Podkreślić: | Ciężki stalowy hangar z suwnicą,Stalowa konstrukcja hangaru z suwnicą,Przemysłowy stalowy hangar z systemem suwnicy |
||

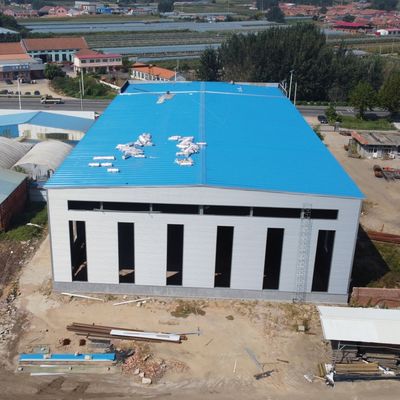

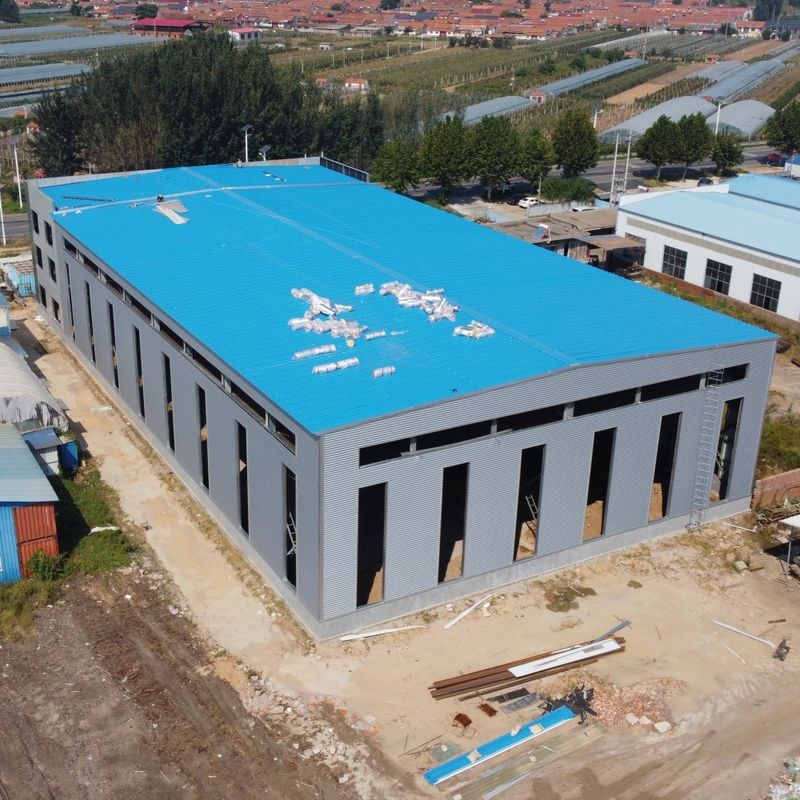

Nasza ciężka stalowa konstrukcja hali jest przeznaczona do konserwacji samolotów, magazynowania sprzętu przemysłowego, warsztatów maszynowych, konserwacji pojazdów, produkcji i innych zastosowań wymagającychdużych przestrzeni wewnętrznych i sprzętu do podnoszenia nad głową. Budynek łączy prefabrykowaną stalową ramę ze zintegrowanym systemem wsparcia suwnicy, zapewniając wydajne rozwiązanie dla projektów wymagających zarówno przestrzeni o dużym rozpiętości, jak i możliwości przenoszenia materiałów.
Stalowa rama o dużym rozpiętości

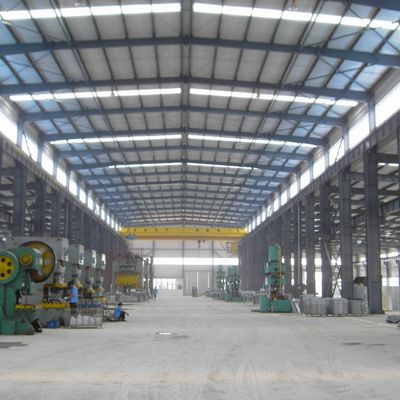

Główna konstrukcja wykorzystuje system stalowych ram portalowych, tworząc przestronne wnętrze z mniejszą liczbą słupów pośrednich. Zapewnia to wygodną przestrzeń operacyjną dla samolotów, pojazdów, maszyn i dużych komponentów, jednocześnie umożliwiając elastyczne rozmieszczenie wyposażenia warsztatowego.
Rama może być zaprojektowana zgodnie z wymaganą szerokością budynku, długością, wysokością okapu, rozstawem zatok i konfiguracją suwnicy. Projekt konstrukcyjny uwzględnia dodatkowe obciążenia i efekty dynamiczne generowane przez suwnicę.
Integracja suwnicy

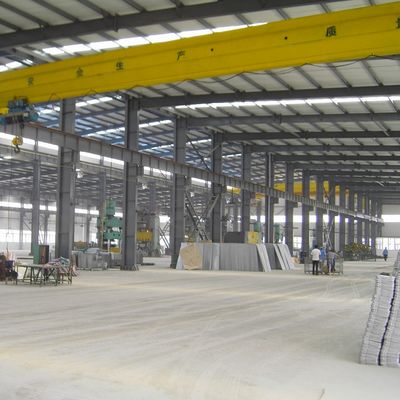

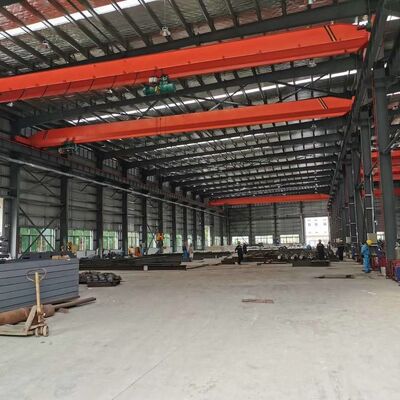

Hala może być zaprojektowana z konstrukcjami wsporczymi suwnicy, takimi jak belki jezdne suwnicy, wsporniki i powiązane połączenia. Udźwig suwnicy, rozpiętość, wysokość podnoszenia, długość torowiska i wymagania operacyjne mogą być uwzględnione w projekcie konstrukcyjnym.
System suwnicy jest szczególnie odpowiedni dla warsztatów, w których ciężkie komponenty, maszyny lub sprzęt muszą być często podnoszone i przenoszone wewnątrz budynku.
| Nazwa | Ciężka stalowa konstrukcja hali z systemem suwnicy |
| Typ konstrukcji | konstrukcja ramowa portalowa, konstrukcja kratownicowa, konstrukcja ramowa płaska |
| Długość | 20m~200m |
| Szerokość | 20m~50m |
| Wysokość okapu | 4m~30m |
| Nachylenie dachu | Zalecane 5~15% w zależności od lokalizacji |
| Stalowa belka i słup | Stal profilowana H, stal kratownicowa, stal rurowa, stal siatkowa, stal o przekroju poprzecznym |
| Pokrycie dachu i ścian | Blacha stalowa ocynkowana, panel warstwowy (patrz różne rdzenie paneli poniżej) |
| Drzwi | Drzwi przesuwne, drzwi składane, drzwi rolowane itp. |
| Okno | Okno z ramą ze stopu aluminium, żaluzje itp. |
| Antykorozyjne zabezpieczenie konstrukcji stalowej | Farba alkidowa, farba epoksydowa lub cynkowanie ogniowe |
Materiały stalowe i produkcja
Stal konstrukcyjna Q235B i Q355B może być stosowana zgodnie z wymaganiami konstrukcyjnymi. Główne słupy, krokwie, belki suwnicowe, elementy stalowe wtórne i elementy łączące są produkowane zgodnie z zatwierdzonymi rysunkami warsztatowymi.
W przypadku projektów ze specyficznymi wymaganiami materiałowymi lub spawalniczymi, procedury produkcji i kontroli mogą być koordynowane zgodnie z obowiązującymi specyfikacjami projektu.
| Usługa | Opis |
|---|---|
| Produkcja konstrukcji stalowych | Cięcie, spawanie, malowanie, cynkowanie ogniowe i wstępny montaż elementów konstrukcji stalowych. |
| Projektowanie i inżynieria | Projektowanie, inżynieria, produkcja i wsparcie instalacyjne dla prefabrykowanych budynków stalowych. |
| Usługi rysunków warsztatowych | Szczegółowe rysunki produkcyjne i rysunki warsztatowe oparte na dostarczonych przez klienta planach architektonicznych i konstrukcyjnych. |
| Konsultacje inżynieryjne | Optymalizacja konstrukcyjna, konsultacje techniczne i wsparcie projektu od projektu do budowy. |
| Pozycja | Blacha stalowa | Panel EPS | Panel z wełny skalnej | Panel PU/PIR | Włókno szklane + folia PVC/aluminiowa |
|---|---|---|---|---|---|
| Koszt początkowy | Najniższy | Niski-średni | Średni | Wysoki | Niski |
| Wydajność cieplna | Słaba | Dobra | Dobra | Doskonała | Dobra |
| Odporność ogniowa | Słaba | Umiarkowana | Doskonała | Dobra | Umiarkowana |
| Absorpcja dźwięku | Słaba | Umiarkowana | Dobra | Dobra | Umiarkowana |
| Zalecane zastosowanie | Magazyny, szopy, osłony sprzętu w łagodnym klimacie | Budynki przemysłowe wymagające ekonomicznej izolacji | Fabryki, magazyny, warsztaty o wysokich wymaganiach ochrony przeciwpożarowej | Chłodnie, zakłady przetwórstwa spożywczego, energooszczędne budynki przemysłowe | Budynki stalowe o dużym rozpiętości wymagające ekonomicznej izolacji termicznej |
| Pozycja kontroli | Cel | Szczegóły |
|---|---|---|
| Materiał | Weryfikacja jakości surowców |
|
| Spawanie | Zapewnienie integralności spoin |
|
| Powłoka | Sprawdzenie grubości farby |
|
Testowanie magnetyczno-proszkowe
Wszystkie elementy stalowe są pakowane w wiązki i zabezpieczone na paletach stalowych do bezpiecznego transportu i obsługi.
Palety są ładowane do kontenerów za pomocą suwnic bramowych i wózków widłowych, zapewniając wydajne i bez uszkodzeń ładowanie.
