Szczegóły Produktu:
|
| Obróbka powierzchni: | System malowania alkidowego, systemu malowania epoksydowego lub cynkowany ogniowo. | Płatew: | Q235B, Q355B Stal ocynkowana w kształcie C/Z |
|---|---|---|---|
| Drzwi: | Drzwi przesuwne, drzwi rolowane, drzwi segmentowe, drzwi z płyty warstwowej | Stopień: | Q235B, Q355B i odpowiedniki |
| Okładzina: | Blacha stalowa powlekana, płyta warstwowa | Aplikacja: | Warsztaty stalowe, stalowy dom, magazyn konstrukcji stalowej, magazyn, magazyn |
| Tworzywo: | Spawana / walcowana na gorąco stal Q235 / Q355, płyta warstwowa, blacha stalowa ocynkowana | Kolor materiału: | Możliwość dostosowania do malowania, okładzin |
| Instalacja: | Rysunek instalacyjny, wskazówki inżyniera na miejscu lub zespół pracowników | Standard: | AISC, ASTM, CE, AS/NZS, GB |
| Projekt rysunku: | AutoCAD/PKPM/3D3S/Tekla | Wymiary: | Wymagania klientów |
| Okno: | Okno ze stopu aluminium, szklana kurtyna | ||
| Podkreślić: | warsztaty stalowe prefabrykowane z mezaniną,hangar stalowy z zasłoną ze szkła,warsztat stalowy z powierzchnią biurową |
||

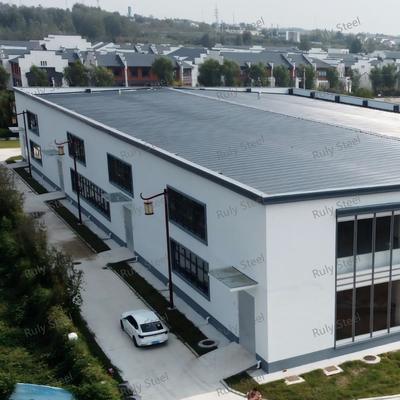

Ten warsztat prefabrykowanych konstrukcji stalowych łączy w sobie przestronny obszar produkcyjny przemysłowy z nowoczesną fasadą ścian szklanych i zintegrowaną powierzchnią biurową międzypiętrową.Jest odpowiedni do zakładów produkcyjnych, warsztaty montażowe, produkcja sprzętu, operacje logistyczne i inne budynki przemysłowe, które wymagają zarówno funkcjonalnej powierzchni warsztatowej, jak i dodatkowych urządzeń biurowych.
Ramiona stalowe o dużym przedziale
Główna konstrukcja wykorzystuje stalowy system ramy portalu, aby stworzyć przestronny wnętrze z mniejszą liczbą kolumn pośrednich.maszyny i duże komponenty przy umożliwieniu elastycznego rozmieszczenia sprzętu warsztatowego.
Ramę można zaprojektować zgodnie z wymaganą szerokością budynku, długością, wysokością podłogi, odległością między węzłami i konfiguracją żurawia.Projekt konstrukcyjny uwzględnia dodatkowe obciążenia i efekty dynamiczne generowane przez dźwignię powietrzną.

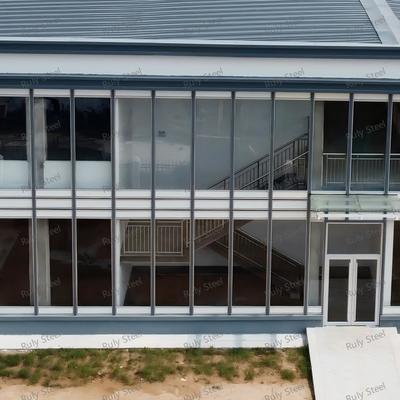

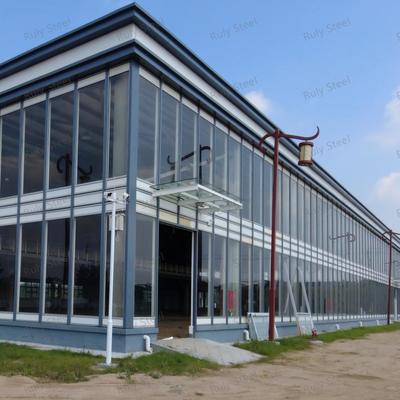

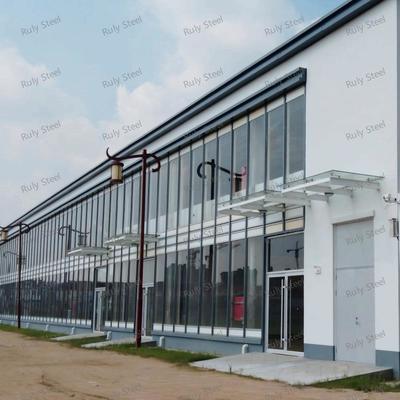

Szklane ściany zasłonowe dla recepcji i biur
Szklana ściana zasłonowa może być wbudowana w fasadę przednią lub wybrane części warsztatu.
Połączenie stalowej ramy i szklanej elewacji zapewnia naturalne światło dzienne i jasną widoczność przy zachowaniu praktycznej struktury budynku przemysłowego.

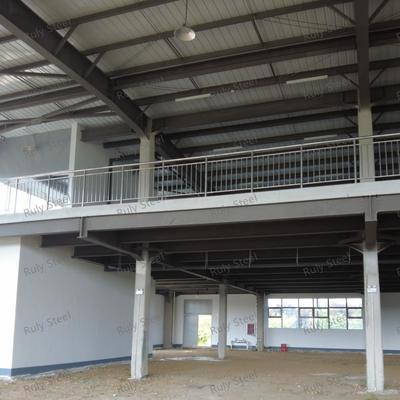

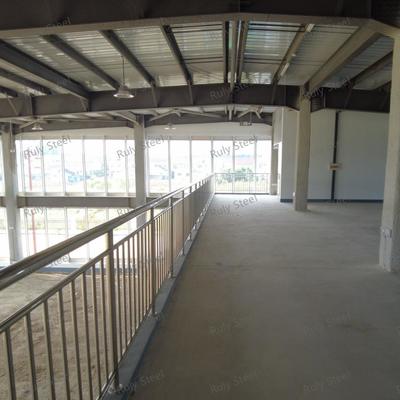

Zintegrowane Biuro Mezzanine
Półpiętrowe piętro może być włączone do warsztatu, aby zapewnić dodatkowe biura i przestrzenie wspierające bez konieczności budowy oddzielnego budynku.
W zależności od układu, mezanina może pomieścić:
| Obszar | Możliwe zastosowanie |
|---|---|
| Biuro | Codzienna administracja i zarządzanie |
| Sala spotkań | Wewnętrzne posiedzenia i dyskusje |
| Odbiór | Recepcja klientów i gości |
| Sala pokazowa | Wystawy i prezentacje produktów |
| Obszar zwiedzania fabryki | Obserwacje odwiedzających i prezentacje projektów |
| Przechowywanie | Przechowywanie lekkich dokumentów lub materiałów |
System konstrukcji stalowej umożliwia koordynację warsztatów, mezaniny i powierzchni biurowych w zależności od procesu produkcji.w fazie projektowania można uwzględnić ruch personelu i wymagania biurowe.
W przypadku warsztatów z dużym wyposażeniem lub dźwigami powietrznymi odpowiednie obciążenia konstrukcyjne można również włączyć do konstrukcji stalowej ramy.
| Nazwa | Warsztaty prefabrykowanych konstrukcji stalowych ze szklanymi ścianami zasłonowymi i biurami mezzanine |
| Rodzaj konstrukcji | konstrukcja ramy portalu, ramy trasy, struktury ramy płaskiej |
| Długość | 20 m~200 m |
| Szerokość | 20 m~50 m |
| Wysokość wióry | 4m~30m |
| Pochylenie dachu | Zazwyczaj 5~15% w zależności od miejsca |
| Bramy i kolumny stalowe | Stal H-sekcja, stal trasy, stalowa rura, stal kratowana, stal przekrojowa |
| Włókiennicze i ścienne | Wyroby z żelaza galwanizowanego |
| Drzwi | Drzwi przesuwne, drzwi składane, drzwi z roletą itp. |
| Okno | Okienko ramkowe, żaluzje itp. z stopów aluminium |
| Środki przeciwkorozyjne dla konstrukcji stalowych | Farba alkydowa, farba epoksydowa lub galwanizowana na gorąco |
Materiały stalowe i produkcja
Stal konstrukcyjna Q235B i Q355B może być stosowana zgodnie z wymaganiami konstrukcyjnymi.elementy stalowe wtórne i elementy łącznikowe są wytwarzane zgodnie z zatwierdzonymi rysunkami warsztatowymi.
W przypadku projektów o określonych wymaganiach materiałowych lub spawania procedury wytwarzania i kontroli mogą być skoordynowane zgodnie z obowiązującymi specyfikacjami projektu.
| Usługa | Opis |
|---|---|
| Produkcja konstrukcji stalowych | Obcinanie, spawanie, malowanie, galwanizowanie na gorąco i wstępne montaż konstrukcyjnych elementów stalowych. |
| Projektowanie i inżynieria | Wsparcie w zakresie projektowania, inżynierii, produkcji i instalacji prefabrykowanych budynków stalowych. |
| Usługi w zakresie rysowania sklepów | Szczegółowe rysunki konstrukcyjne i rysunki warsztatowe oparte na dostarczonych przez klienta planach architektonicznych i konstrukcyjnych. |
| Doradztwo inżynieryjne | Optymalizacja struktury, doradztwo techniczne i wsparcie projektu od projektowania do budowy. |
| Pozycja | Płytka stalowa | Panel EPS | Panel z wełny skalnej | Panel PU/PIR | Włókno szklane + PVC/folia aluminiowa |
|---|---|---|---|---|---|
| Koszty początkowe | Najniższy | Niskie średnie | Średnie | Wysoki | Niskie |
| Wydajność termiczna | Biedny. | Dobrze. | Dobrze. | Świetnie. | Dobrze. |
| Odporność na ogień | Biedny. | Środkowa | Świetnie. | Dobrze. | Środkowa |
| Wchłanianie dźwięku | Biedny. | Środkowa | Dobrze. | Dobrze. | Środkowa |
| Zalecane stosowanie | Składy, szopy, schrony sprzętu w łagodnych klimatach | Budynki przemysłowe wymagające ekonomicznej izolacji | Fabryki, magazyny, warsztaty o wysokich wymaganiach ochrony przeciwpożarowej | Przechowywanie w chłodni, zakłady przetwórstwa żywności, energetycznie efektywne budynki przemysłowe | Duże budynki stalowe wymagające ekonomicznej izolacji cieplnej |
| Pozycja kontroli | Celem | Szczegóły |
|---|---|---|
| Materiał | Weryfikacja jakości surowca |
|
| Włókna | Zapewnienie integralności spawania |
|
| Powierzchnia | Sprawdź grubość farby |
|
Badanie cząstek magnetycznych
Wszystkie elementy stalowe są pakowane i zabezpieczone na stalowych paletach w celu zapewnienia bezpiecznej obsługi i transportu.
Palety są ładowane do kontenerów za pomocą dźwigów porterowych i wózków widłowych, zapewniając efektywne i bez uszkodzeń załadunek.
